云圖系統是一套網絡數字化的高性能視頻拼接顯示處理系統。產品集可視化操作、高清視頻信號采集、實時高分辨率數字圖像處理、三維高階數字濾波等高端圖像處理技術于一身，具有強大的信號處理能力。采用大容量高速FPGA陣列和CrossPoint 數字多總線數據路由交換的處理機制，高性能全硬件架構板卡式設計，實現大屏幕拼接墻靈活，快速，穩定，方便，高性能的云拼接顯示方案。

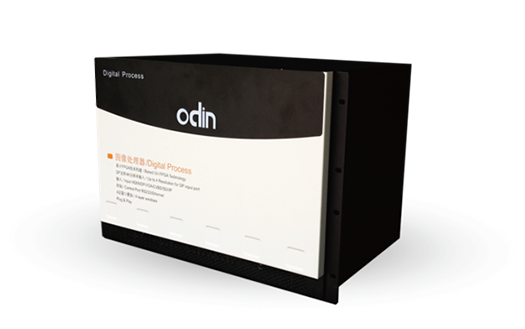

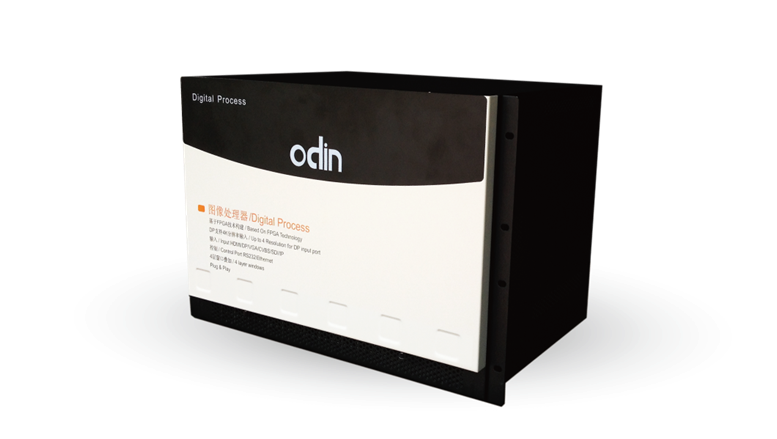

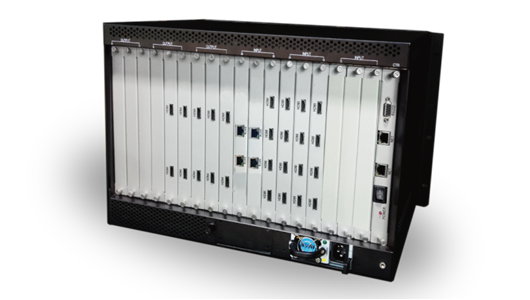

采用標準19英寸機箱設計，可輕松安裝到19英寸服務器機柜中。
沖壓級材料，確保設備高強度抗震、防摔。一次性成型導軌，確保連接強度。

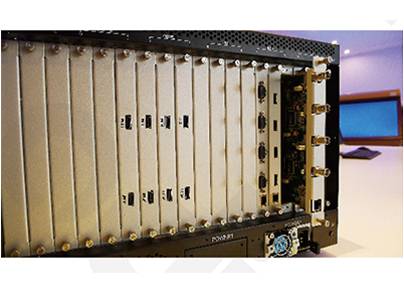

采用模塊化硬件結構設計，系統電源、風扇、視頻信號采集卡、圖形輸出卡、系統控制板等模塊支持帶電熱插拔，任一模塊的故障或異常均不會影響整個系統的正常運行。
根據信號切換需要，事先對所開信號窗口進行預覽，等操作好所有窗口再一鍵發布，確保圖像的準確性。
根據設備工作狀態、窗口顯示模式、信號源輸入的預案自定義保存功能，可根據顯示的要求對預案進行模塊化調用，并且可根據需求進行實際、順序的自動輪巡調用，預案切換實際不超過10ms。
預案布局可視化，選擇預案不再盲目。所有設定的預案內容，全部的布局設定，以圖片的方式具體顯示，方便直接調用。
編輯預案時，不影響當前顯示方案，支持一分鐘內快速完成添加臨時預案。
0.5秒全切，一鍵控制所有方案，滑動調度圖像，瞬間到達想要的狀態。
一鍵切換
多預案一鍵調用
多權限管理，一鍵操作
智能檢索
五分鐘即可熟練操作，所見即所得。

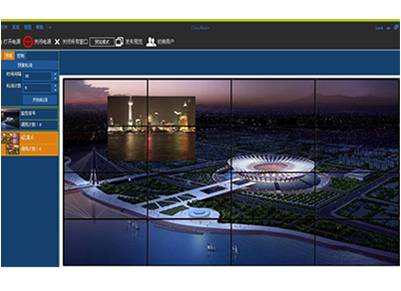

網絡可視化操作

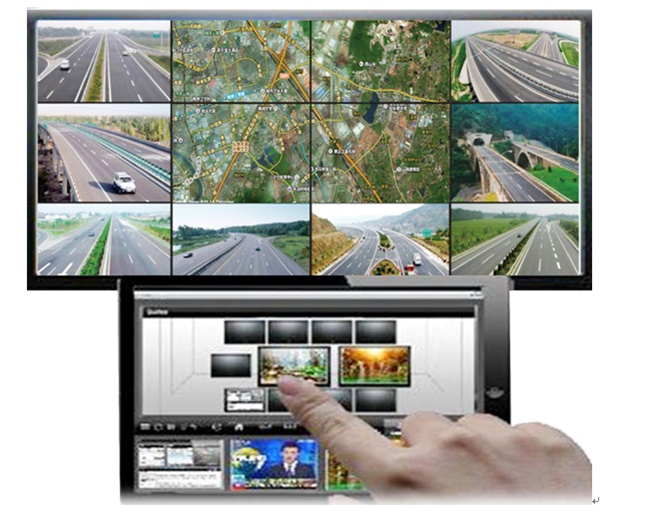

靈動觸控
字符疊加功能
兼容多格式（BNC\VGA\HDMI\IP）等信號輸入，超高清圖像顯示。
高清畫質呈現
冗余電源備份

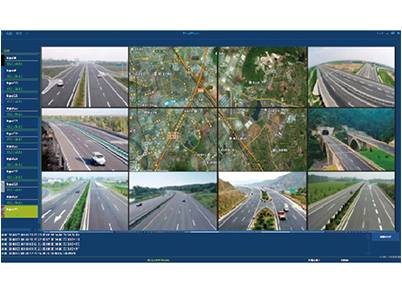

海量IPC直接接入
接口豐富
DC-CIG系列
25U
144/72路
〈600W
40KG
VGA、HDMI、CVBS、IP/HDMI
標準RS232輸入/環出、TCP/IP網絡控制
IIAnyWhere
插卡式
AC 100~240V，50/60，2A
-10℃-50℃
10%-90%
7x24小時
1920*1080
DC-CIG系列
14U
72/36路
〈300W
25KG
VGA、HDMI、CVBS、IP/HDMI
標準RS232輸入/環出、TCP/IP網絡控制
IIAnyWhere
插卡式
AC 100~240V，50/60，2A
-10℃-50℃
10%-90%
7x24小時
1920*1080
DC-CIG系列
7U
36/18路
〈150W
15KG
VGA、HDMI、CVBS、IP/HDMI
標準RS232輸入/環出、TCP/IP網絡控制
IIAnyWhere
插卡式
AC 100~240V，50/60，2A
-10℃-50℃
10%-90%
7x24小時
1920*1080
